cad图块怎么统计？

已邀请:

lena

赞同来自:

在实际设计过程中，我们常?；嵝枰私馔贾街型伎榈氖褂们榭觥１热?，想了解一套家居设计图中使用了多少个桌几图块。这种情况下，我们可以使用浩辰CAD中的图块统计工具来获取图块的使用信息。
首先向大家介绍扩展工具中的“统计块数”工具，下面是“统计块数”工具的操作步骤：
通过菜单启动“统计块数”工具，其菜单位置如下图所示。





命令启动后，可以使用框选直接框取统计区域，也可以直接回车，对整个图纸进行统计。

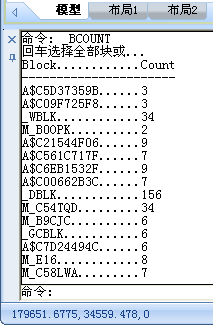

回车后，浩辰CAD以列表的形式给出图块的统计结果，如下图。

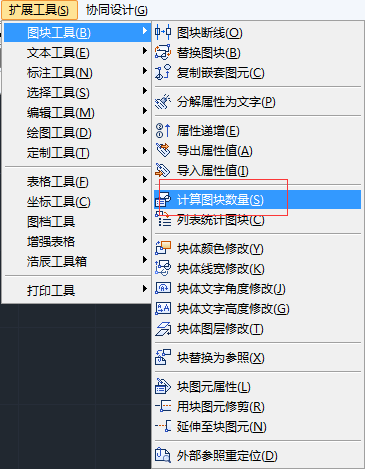

除了“统计块数”工具，我们还可以使用扩展工具中的“统计图块数量”，此工具的使用方法更灵活，其菜单结构如下图所示。





启动命令。
浩辰CAD弹出如下图所示的对话框。






我们可以直接输入欲统计图块的块名及图层信息，也可以单击右侧的按钮，利用鼠标来选择目标图块。
如果选择“忽略插入点相同的块”，对于多个具有相同插入点的图块，浩辰CAD只统计一个；如果选择“忽略比例”，并输入比例值，比如输入比例值为1，对于大小不同，但比例小于等于1的多个图块，浩辰CAD仅统计一个。
单击“统计”，浩辰CAD会对指定的图块进行统计，并显示最后的统计结果。
单击“退出”，可推出统计块数量功能。
