概述：

正所谓“磨刀不误砍柴工”，绘图环境的设置是设计师的一门基本功。在使用CAD之前，只有合理设置绘图环境，才能提减少不必要的工作，提高CAD绘图工作效率。

正文：

绘图环境的设置是设计师的一门基本功，在使用浩辰CAD之前，合理地设置绘图环境，可以减少不必要的工作，高工作效率。下面，笔者将给大家介绍浩辰CAD在使用之前，几个重要绘图先项的设置方法。

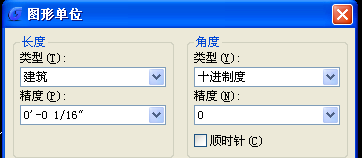

设置绘图单位：选择“格式/单位”菜单命令，在“图形单位”窗口（如下图所示）中设置长度和角度的单位。

设置图形界限：选择“格式/图形界限”菜单命令，在命令行的提示下完成图形界限的设置。

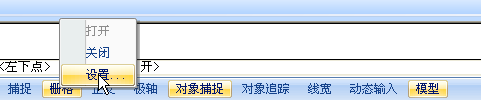

设置栅格：在状态栏的“栅格”上单击右键，选择快捷菜单上的“设置”，如下图所示。

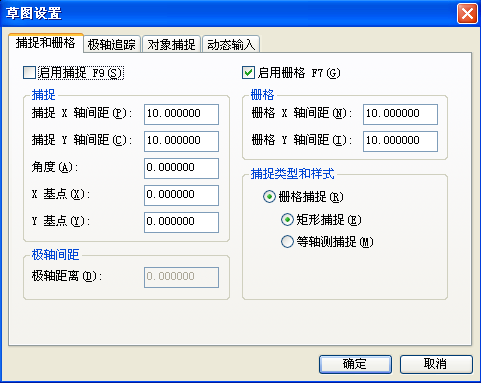

在弹出的对话框（如下图）可以完成捕捉和栅格的设置，比如捕捉间距、栅格间距等。在使用浩辰CAD的进程中，如果将捕捉和栅格打开，光标将会自动被吸附到最近的光栅网格上。

其他常用设置

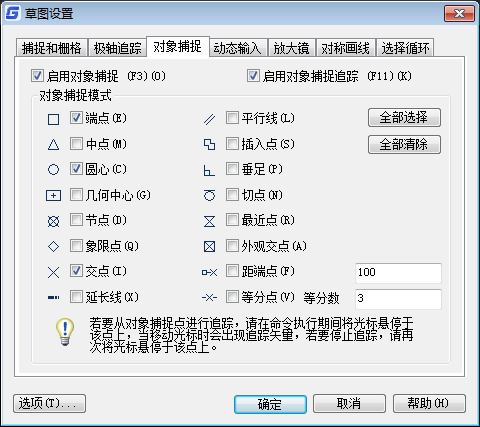

此外，在状态栏（软件界面下方）上可以通过右键快捷菜单完成追踪、对象捕捉的设置。尤其是对象捕捉，其设置面板如下图所示，通常情况下，可以打开所有的对象捕捉模式，这样，浩辰CAD就可以捕捉到实体的所有特征点，方便绘图。

需要说明的是，对像捕捉与捕捉不同，对象捕捉可以捕捉到实体的特征点，比如圆心、直线的中点，而捕捉则针对网格而言，指光标会自动捕捉到网格线。
