摘要：

在CAD绘图时，我们经常会遇到这种问题，当零件的某些细小结构在视图上表示不清楚或不便标注尺寸时，我们又希望能够更加详细的显示机械零件某部分的详细细节图。针对上述情况，浩辰CAD机械软件中的局部放大视图的功能完美的给出了答案。

正文：

在浩辰CAD机械软件中，对零部件的局部进行放大，使零部件的局部图形更清晰。在执行完毕后可对局部详图进行编辑操作，可以对放大后的视图修改比例，方便用户使用。局部详图支持重生成方式，当局部详图的原图形发生改变后，执行重生成，放大的详图将同步显示修改后的图形。下面详细介绍此功能。

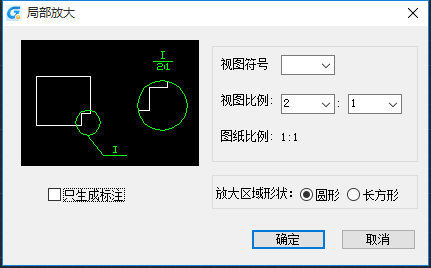

在浩辰CAD机械软件中调用【浩辰机械】→【视图工具（V）】→【局部放大（D）】或输入“GMDETAIL”命令，这时就会出现如下图1所示界面：

根据绘图需要，设置“局部放大”对话框中的各项参数，点取【确定】按钮。

以放大区域形状为圆形时为例：

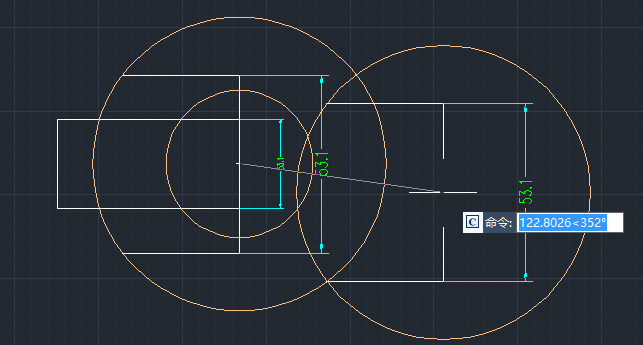

根据提示，输入圆心，指定圆的半径或直径，用鼠标拖动光标，确定区域，就会出现如下图2所示：

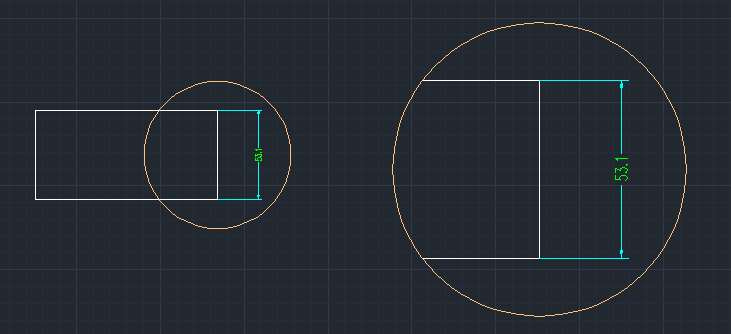

然后拖动鼠标，确定放大图的位置。如下图3所示：
