绘制好地暖盘管的CAD图纸后，往往还需要调整一些细节，譬如盘管转弯处是直角还是圆角、盘管的长度是多少需要统计标注、为了更好的编辑能否转pline线呢，这些细节往往费神费力。

浩辰暖通CAD的地暖模块提供了盘管编辑功能。本文介绍高屋建瓴，浩辰CAD暖通中地暖盘管的编辑操作。欢迎下载使用。

圆角处理

菜  单： [地板盘管]→[圆角处理]

功  能：将盘管管线拐角部分进行圆角处理

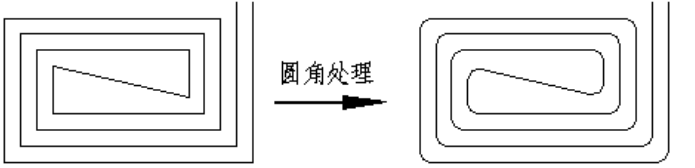

指定圆角半径，选中要处理的拐角部分进行处理，如图：

盘管转PL

菜  单： [地板盘管]→[盘管转PL]

功  能：搜索处理图纸中相连管线，将对应盘管管线转化成Pline线。

通过盘管转PL，用户可以方便的进行盘管选取，复制等操作。

命令提示行：选择需要转化的盘管：

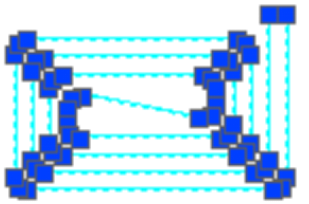

转化后生成的盘管如右图示：

盘管统计

菜  单： [地板盘管]→[盘管统计]

功  能：搜索处理图纸中相连管线，对盘管长度和间距进行计算，并标注

命令提示行：请选择所需统计长度盘管或[统计选中管段(S)]<统计相连盘管>：

命令提示行：******当前盘管长度：22。78m******

命令提示行：******当前盘管间距：100mm*****

同时弹出对话框如右图示：

盘管删除

菜  单： [地板盘管]→[盘管删除]

功  能：搜索处理图纸中相连管线，将选中的盘管删除

命令提示行：请选择所需删除盘管或[删除选中管段(S)]<删除相连盘管>：

选择盘管确定之后即完成操作
