CAD中图框和布局显示的背景为何不匹配？

2017-03-01 8581 浩辰CAD

当进入布局空间后，我们会看到一张虚拟的图纸。但我们在插入标准图框后有时会发现图框和图纸背景不匹配，这怎么办呢?

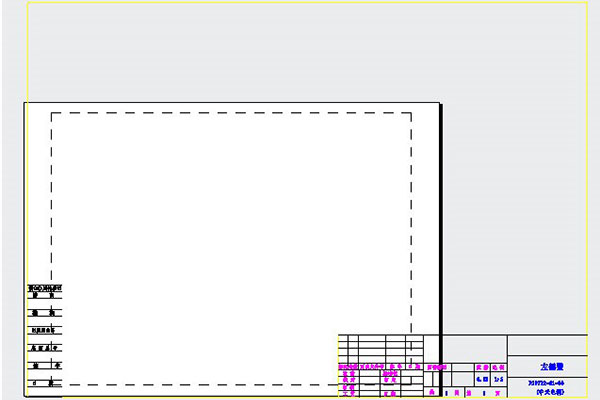

CAD中图框和布局显示的背景不匹配

默认的图纸背景是固定的，肯定无法满足不同幅面图纸打印的需要，出现这种不匹配的现象很正常。


要想使图纸背景与图框匹配，更真实反映图纸在纸张上的排布状况，就需要合理进行页面设置。操作很简单，就是进行一次正常的打印设置后，将设置应用到布局。操作如下：启动打印命令，打印范围选“窗口”，框选图框，选择打印机型号，纸张尺寸，比例等各项参数，设置点"应用到布局"，图纸背景就会跟图框匹配。

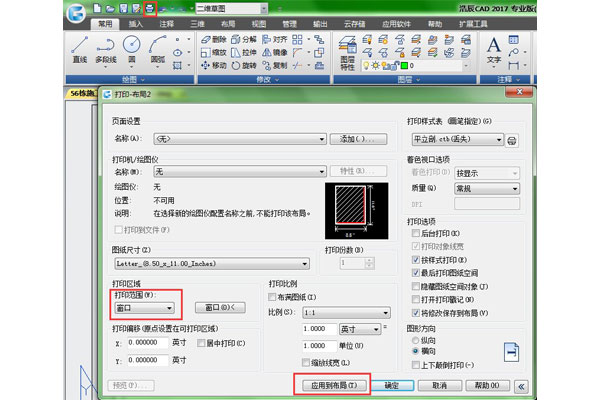

CAD打印对话框

如果每个布局都设置好了页面设置，可以利用"发布"功能进行批量打印。

CAD发布功能

不过这要求一个布局里面只有一张图，并且这张图的打印设置已经完成。如果这次的打印设置要与上次打印设置基本一样，在“页面设置”下拉列表中选即可完成大部分设置工作。

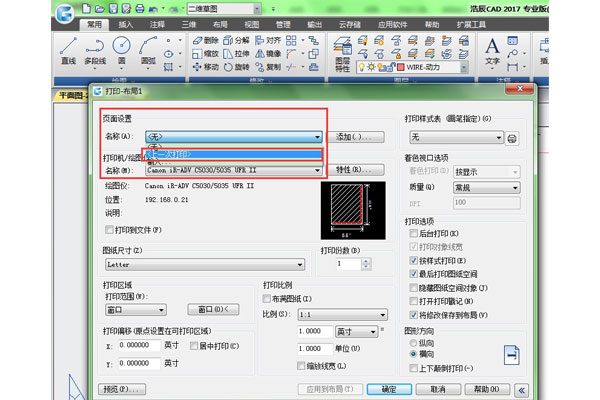

CAD打印机选择
