浩辰cad给排水中提供了管线布置的功能。此外还有另外列出的双线管布置功能，也提供了更加便捷多线管布置。其中多管绘制可以直接从立管引出，一次性布置多根管线。以便在特定的场景下提供高效的画管功能。本文介绍给排水必备技能，给排水室内设计双线管和多管绘制。

绘制多管

用户运行室内菜单中的【管线】-【绘制多管】命令，可同时绘制多系统管线。同时可对各个管线的间距、管径、标高、管材以及管线的对齐方式进行设置。

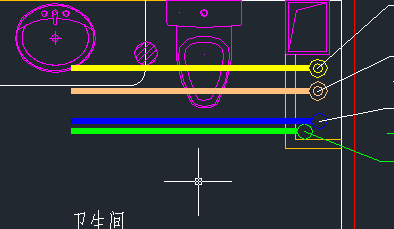

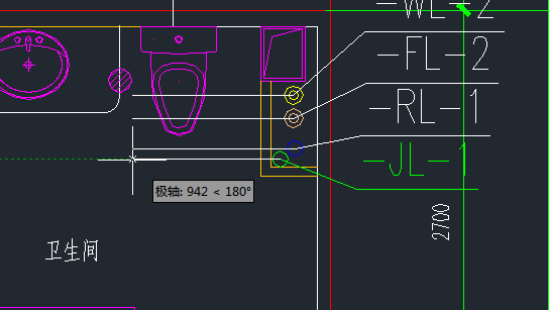

1．用户执行命令，框选立管引出相应管线，即可引出管线进行绘制。

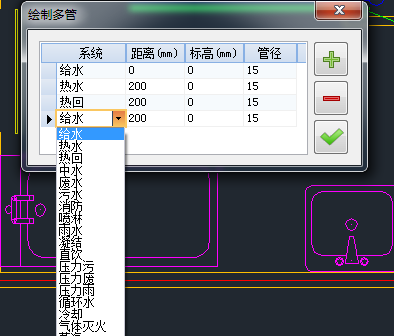

2．用户执行命令，不选立管右键鼠标，同时弹出如图对话框：确定管线起点，即可实现多管的绘制。用户可通过【+】按钮，添加多种系统的管线同时绘制，可设置管线间距及其余选项。

绘制扣弯

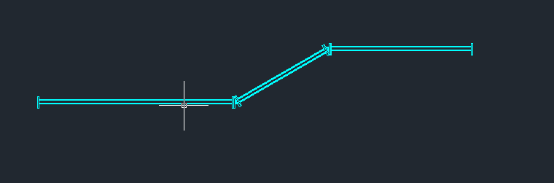

用户运行室内菜单中的【管线】-【绘制扣弯】命令，通过修改管线的标高可在管线之间绘制扣弯。

用户执行命令后，确定扣弯的位置,然后确定要加扣弯的两根管线的标高,即可实现扣弯的绘制。

双线水管

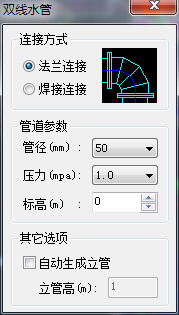

用户运行室内菜单中的【管线】-【双线水管】命令，弹出如图，可以对双线水管参数进行设置，点击管线位置进行绘制。
