在CAD中，怎样快速绘制截断线？

2019-03-14 40212 机械CAD

在浩辰CAD机械软件中，画出轴和管的截断线特别容易，到底为什么呢？下面我们来揭秘截断线的绘制过程。

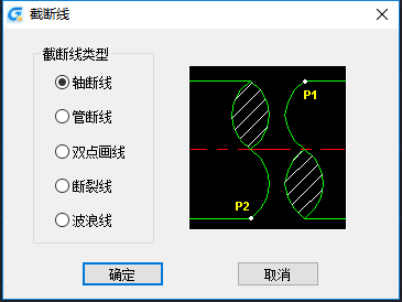

在浩辰CAD机械软件中调用【浩辰机械（M）】→【构造工具（S）】→【截断线（T）】，就会弹出如下图所示的对话框：

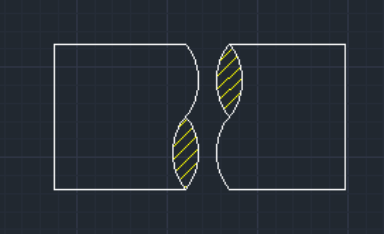

可以画出五种截断线，下面详细介绍第一种轴断线的画法。选择图中的“轴断线”，点击“确定”，就会有命令提示，选取轴的第一条母线，然后再选取轴的第二条母线，点取轴断位置，就会画出如下图所示的轴断线了。

当然，还有快速绘制复杂零件的技巧，欢迎下载使用！http://www.wlbxs.cn/
