如何在cad软件中，快速给母线槽dwg图纸进行编号？

2019-03-21 12109 母线槽CAD

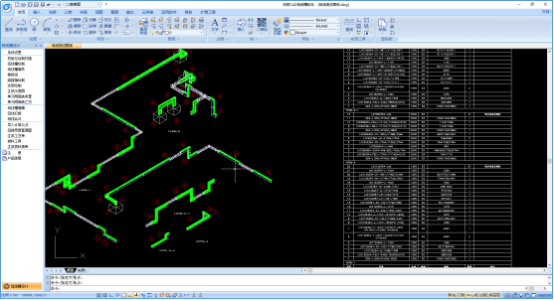

浩辰CAD母线槽是一款绘制母线槽走向排布的专业软件。提供三维视图设计，参数批量化编辑，一键导出详细物料清单等功能。

母线槽设计过程中，对于已经画好的母线槽，有时会需要进行编号处理，而手动编号会较繁琐，如何能快速的编号，减少设计人员的工作量。

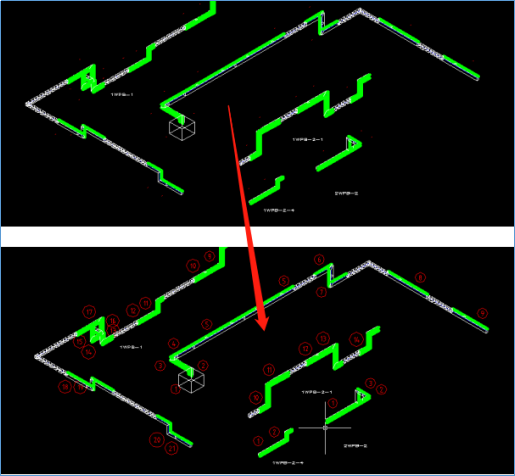

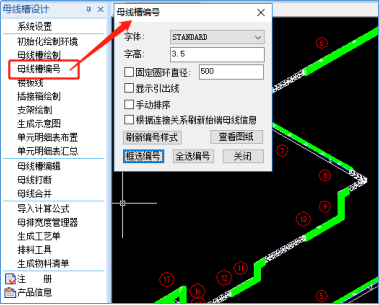

点击【母线槽编号】菜单或直接输入命令“ICMXBH”，弹出“母线槽编号”对话框，可以在对话框中对标注信息进行统一设置和修改。编号提供了【框选编号】和【全选编号】两种方式，即可选择单独编号，亦可全体编号。

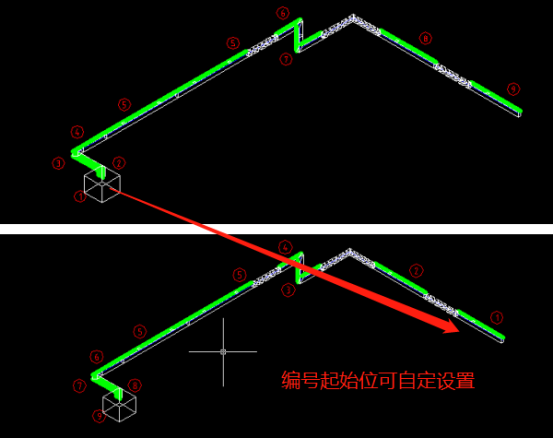

默认编号顺序为从始端箱或者初始绘制段开始编号。而如果需要自行选择开始编号的段，可以先将“手动排序”选框打钩，再进行框选或全选编号。

更多关于母线槽设计信息在http://www.wlbxs.cn/gstarcad_bduct/
