如何在CAD中绘制波浪形线？效果怎么样？

2019-03-26 10480 机械CAD

如何在CAD中绘制波浪形的折线？在DWG图纸中的效果怎么样？我们应该怎样使用？

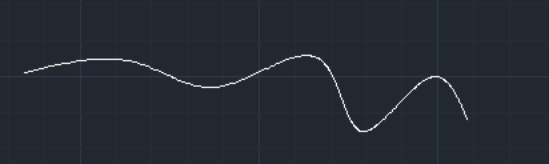

在浩辰CAD机械软件中调用【浩辰机械（M）】→【绘图工具（D）】→【波浪线（W）】或输入“GMWAVILNESSLINE”命令，根据提示命令，进行如下操作，就可以绘制出如下图所示的图形。

提示： 波浪线起点：

操作：拾取起点。

提示： 波浪线到点：

操作：拾取终点。

提示： 波浪线到点： (回车绘制两点波浪线)

操作：回车。

提示： 请输入波浪线段数：

操作：输入波段数值。

注：波浪线的波段数范围是 2~1000 个，不能超出其范围。当步骤进行到波浪线到点时，点取的多个点再回车，那么所绘制的对象将自动转变为样条曲线。http://www.wlbxs.cn/
