怎样在dwg图纸中绘制放射形线段？应该使用哪个CAD功能？

2019-03-26 11564 机械CAD

如何在CAD中绘制放射形分布的线段？更多资料敬请查询：http://www.wlbxs.cn/

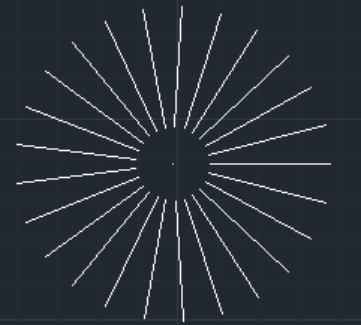

在浩辰CAD机械软件中调用【浩辰机械（M）】→【绘图工具（D）】→【放射线（D）】或输入“GMRADIATION”命令，根据提示命令，进行如下操作，就可以绘制出如下图所示的图形。

提示： 选择基准点：

操作：鼠标拾取基准点。

提示： 输入射线起点： <中心点>

操作：鼠标点取射线起点。

提示： 输入长度：

操作：输入长度值或点取射线终点。

提示： 输入放射线数：

操作：输入放射线的条数。
