怎样使用CAD来绘制双折线？进行CAD绘图设计？

2019-03-26 17837 机械CAD

绘制双折线形的CAD线段。

在浩辰CAD机械软件中调用【浩辰机械（M）】→【绘图工具（D）】→【双折线（Z）】或输入“GMZIGZAGLINE”命令，根据提示命令，进行如下操作。

提示：请给出双折线起点

操作：拾取起点 或 输入起点坐标并回车

提示：请给出折线下一点 或[设置(s)]

操作：

1、拾取折线下一点或输入下一点坐标并回车。

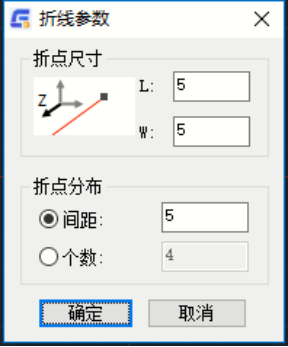

2、输入 s 回车，弹出设置窗口。如下图1所示。

3、继续提示：请给出折线下一点或[设置(s)]。

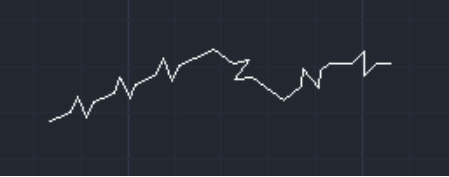

结束：按回车、空格、 Esc 键或鼠标右键退出。就可以绘制出如下图所示的图形。http://www.wlbxs.cn/
