怎样使用CAD软件来绘制砂轮越程槽的机械图纸？

2019-04-01 12677 机械CAD

CAD中机械dwg图纸中，砂轮越程槽包括磨外圆，磨内圆，磨外端面等。

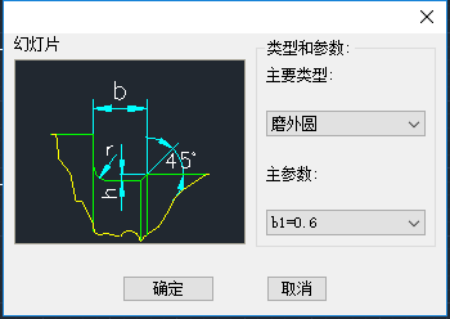

在浩辰CAD机械软件中调用【浩辰机械（M）】→【构造工具（S）】→【砂轮越程槽（A）】或输入“YCC”命令，就会弹出如下图所示的对话框。

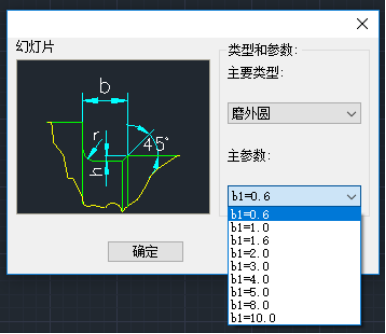

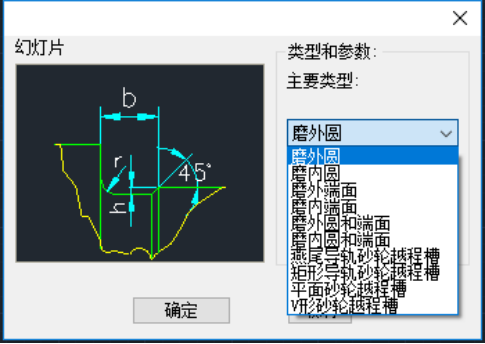

通过下拉菜单选择类型与主参数的选项。如下图所示。

可以在下拉框中选择相应的砂轮越程槽构造方法，并在参数项中选择合适的参数实现砂轮越程槽的构造，浩辰CAD机械软件提供了十种构造方法。http://www.wlbxs.cn

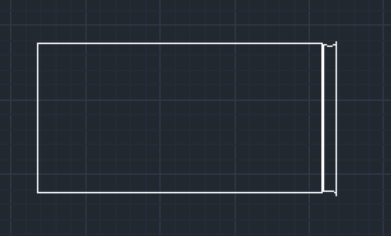

下面我们以用磨外圆的方法构造轴的退刀槽。选好类型和CAD参数后，点击“确定”按钮。根据命令提示，选择轴的第一条母线和第二条母线，然后选取轴端面线，就会完成如下图所示的构造。
