在绘制机械CAD图纸的过程中，经常会需要绘制CAD圆角或者是CAD倒角，以往的操作需要运用设置距离和捕捉等繁琐步骤来完成倒角和圆角的绘制，十分费时费力。为此浩辰CAD机械软件中开发了更便捷的CAD圆角以及CAD倒角功能，下面和小编一起来了解一下吧。

CAD倒角/圆角绘制步骤：

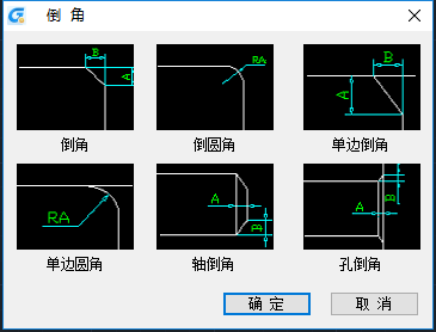

在浩辰CAD机械软件中调用【浩辰机械（M）】→【构造工具（S）】→【倒圆/倒角（F）】或输入“DJ”命令，就会弹出如下图所示的对话框。

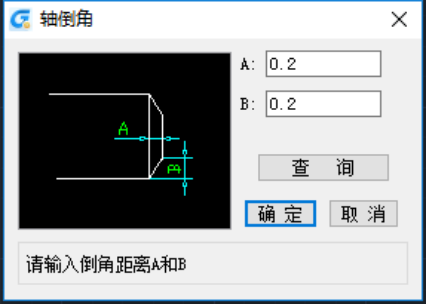

有六种倒圆或倒角方式，下面以轴倒角为例来详细说明。选择“轴倒角”，单击【确定】按钮，弹出如下图所示的“轴倒角”CAD参数设置窗口。单击【查询】按钮，可按国标查询对应轴径尺寸的倒角尺寸。设置后单击【确定】按钮。

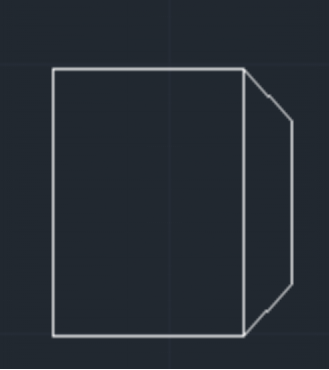

根据命令行提示，选择轴的一条母线，选择轴的另一条母线，然后再选择轴的端面线，就会画出如下图所示的轴倒角。

上述教程中小编给大家分享了浩辰CAD机械软件中绘制CAD倒角和CAD圆角的具体操作步骤，各位小伙伴学会了吗？更多相关CAD教程请持续关注浩辰CAD软件官网教程专区查看哦！
