如果CAD图纸是以前的老图，或者是画图时候自己做的DWG图块，那么这些对象如何在浩辰CAD给排水软件中识别为洁具？因为识别后可以使用软件的管线自动连接功能，以及自动生成系统图功能。从后续带来的好处看，识别图中的图块后可以极大的提高绘图效率。

本文介绍神奇，浩辰CAD给排水洁具的智能识别功能。http://www.wlbxs.cn/

用户运行室内菜单中的【洁具定义】，可进行洁具的识别。

1.识别目的

本功能是对软件已知洁具图块选项的修改与补充，软件对天正中的洁具已默认识别，用户可对非此类图块或参数修改，以方便后续的洁具连接和水力计算等工作。

器具识别主要识别以下五个要素：

a. 给排水点平面位置。

b. 给水点高度。

c. 给水平面/系统图块形式。

d. 排水系统图块形式。

e. 当量数。

执行完器具识别功能后，软件将自动加载该洁具的相关信息，在执行器具连接或其它命令时，软件将使用记录的信息与管道相连。

2.识别步骤

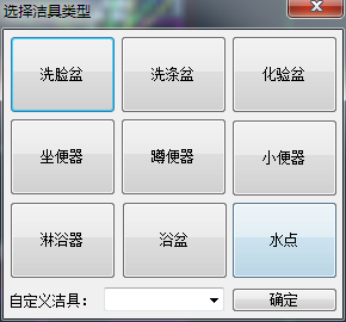

用户选择需要识别的器具，弹出”选择器具类型”对话框。

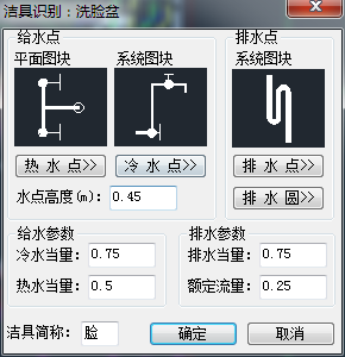

用户在对话框中选择需要识别器具的类型后点【确定】弹出“器具识别”对话框

用户仅需定义给排水点位置即可完成识别。对于界面中的安装形式，双击即可放大作为参考，当量数值可进行修改。

1）给水点

冷水点：用户点击该按钮可到平面图中确定洁具与冷水管道连接点的位置。

热水点：用户点击该按钮可到平面图中确定洁具与热水管道连接点的位置。

2）排水点的各种设置同给水点。

3）给水参数:冷水当量,热水当量可以根据自己的需要手动进行输入。

4）排水参数:排水当量和额定流量可以根据自己的需要手动进行输入。
