消防设计作为设计阶段保障生命的设计，是非常慎重和严谨的。浩辰CAD给排水中专门的消防CAD?？?/span>供消防设计。

本文介绍生命诚可贵，浩辰CAD给排水消防栓和灭火器的布置功能。

布消火栓

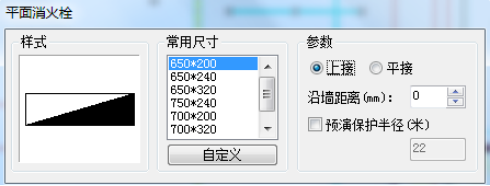

用户运行【消防】菜单中的【布消火栓】命令，实现动态布置消火栓。执行命令弹出如图对话框：

用户在对话框中确定消火栓的样式和尺寸，当选择沿墙布置时沿墙距离起作用，设置?；ぐ刖叮缓笤谕贾薪邢鹚ǖ牟贾?。

在布置过程中，命令行提示：

用户在布置时可分别通过“A”、“E”、“D”、“R”、键，对消火栓转90度、上下、左右翻转、转角的操作。

用户勾选【预演保护半径】后,在布置消火栓时软件显示消火栓的?；ぐ刖?，并以阴影的形式显示两股充实水柱同时到达的区域，如果整个建筑都在阴影范围内即可完成消火栓的布置工作。

连消火栓

用户运行【消防】菜单中的【连消火栓】命令，点选或框选要连接的消火栓和消防管线，便可实现消火栓与消防管道的自动连接。

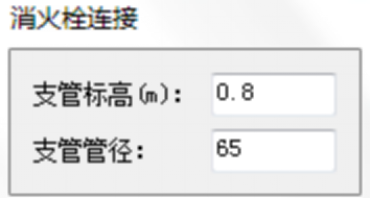

执行命令弹出如图对话框：用户可确定连接CAD管道高度和消火栓接口高。

布灭火器

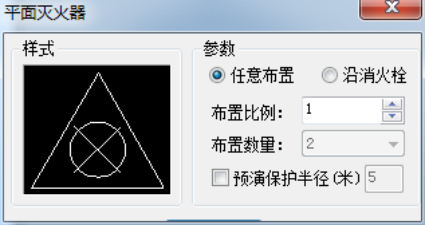

用户运行【消防】菜单中的【布灭火器】命令，弹出如图对话框：

任意布置方法同“3.1  布消火栓”。

沿消火栓布置可以自动在消火栓的开口处布置灭火器。http://www.wlbxs.cn
