CAD建筑给排水设计中要确定管径、水流速和消防是否满足要求，这些都离不开计算。所以CAD计算是给排水设计中的一项必要设计验证。浩辰cad给排水软件中提供了各种各样的计算。譬如本文要介绍的排水水力计算和消防计算，是设计必备的软件技能。

本文介绍学习了，浩辰给排水中的CAD排水水力计算和消防计算。

排水水力

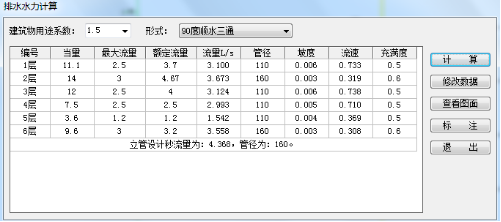

用户运行室内菜单中的【计算】-【排水水力】可进行排水水力计算。点选dwg排水原理图立管的末端，软件可以自动搜索整个系统，并弹出图对话框：

1，计算对话框上方有选择输入栏，这里提供了建筑用途系数、管线形式，用户可按照实际工程进行选择输入。

2，计算对话框右侧是功能按钮：

【计算】按钮用于命令软件进行计算，并在左侧表格中输入计算结果。

【修改数据】功能可修改每层的洁具数量和类型，并计算出总的当量值。

【查看图面】功能主要用于在计算时查看CAD图中的管线及编号。

【标注】功能可以将计算所得的最终结果标注到原理图中的管线上。

消防计算

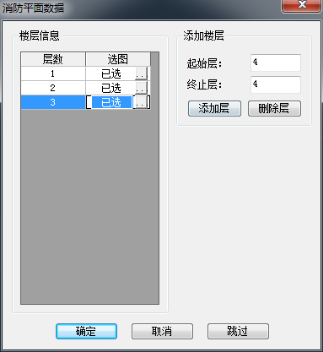

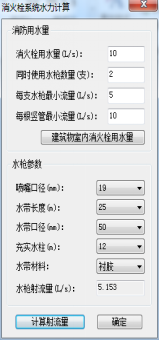

用户运行室内菜单中的【计算】-【消防计算】可进行消防水力计算。首先进行水枪射流量的计算，然后添加消防的各个楼层，依次选择每层对应的平面图。

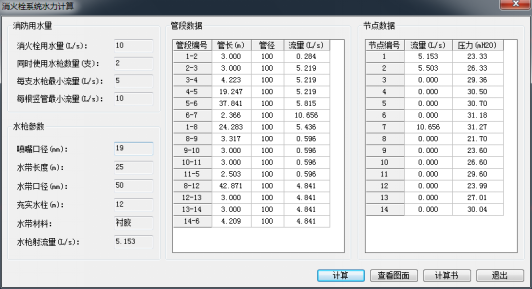

确定后选择消防系统的终点，会弹出消防水力计算界面，可以进行参数设置和修改，同时也可以生成计算书。http://www.wlbxs.cn/
