怎样在CAD软件中，绘制工艺槽的dwg机械图纸？

2019-04-04 8721 机械CAD

在CAD机械制图中，经常会遇到处理砂轮越程槽或单、双面止裂孔和轴、孔退刀槽等工艺槽的工作，然而在传统的构造过程中，没有什么捷径，只能倒角、偏移和剪切等一步步重复操作，还要算出角度，这样处理起来异常繁琐困难。

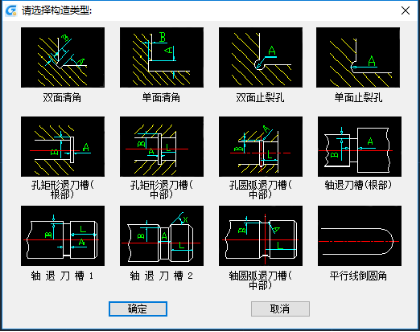

在浩辰CAD机械软件中调用【浩辰机械（M）】→【构造工具（S）】→【退刀槽/清角/止裂孔（T）】或输入“GMCONSTRECESS (或GY)”命令，就会弹出如下图所示的对话框。

用鼠标在DWG机械图纸上，双击所需结构图片或点取所需结构图片并按“确定”按钮。以单面止裂孔为例介绍使用方法。http://www.wlbxs.cn/用鼠标在选择构造类型中点取单面止裂孔并按“确定”按钮。出现如下图所示的“退刀槽/清角/止裂孔”对话框。

输入：在输入参数值域内输入所需参数后，点取“确认”

提示：选择第一条线

输入：用鼠标点取第一条线

提示：选择第二条线

输入：用鼠标点取第二条线

结果：完成单面止裂孔的绘制。
